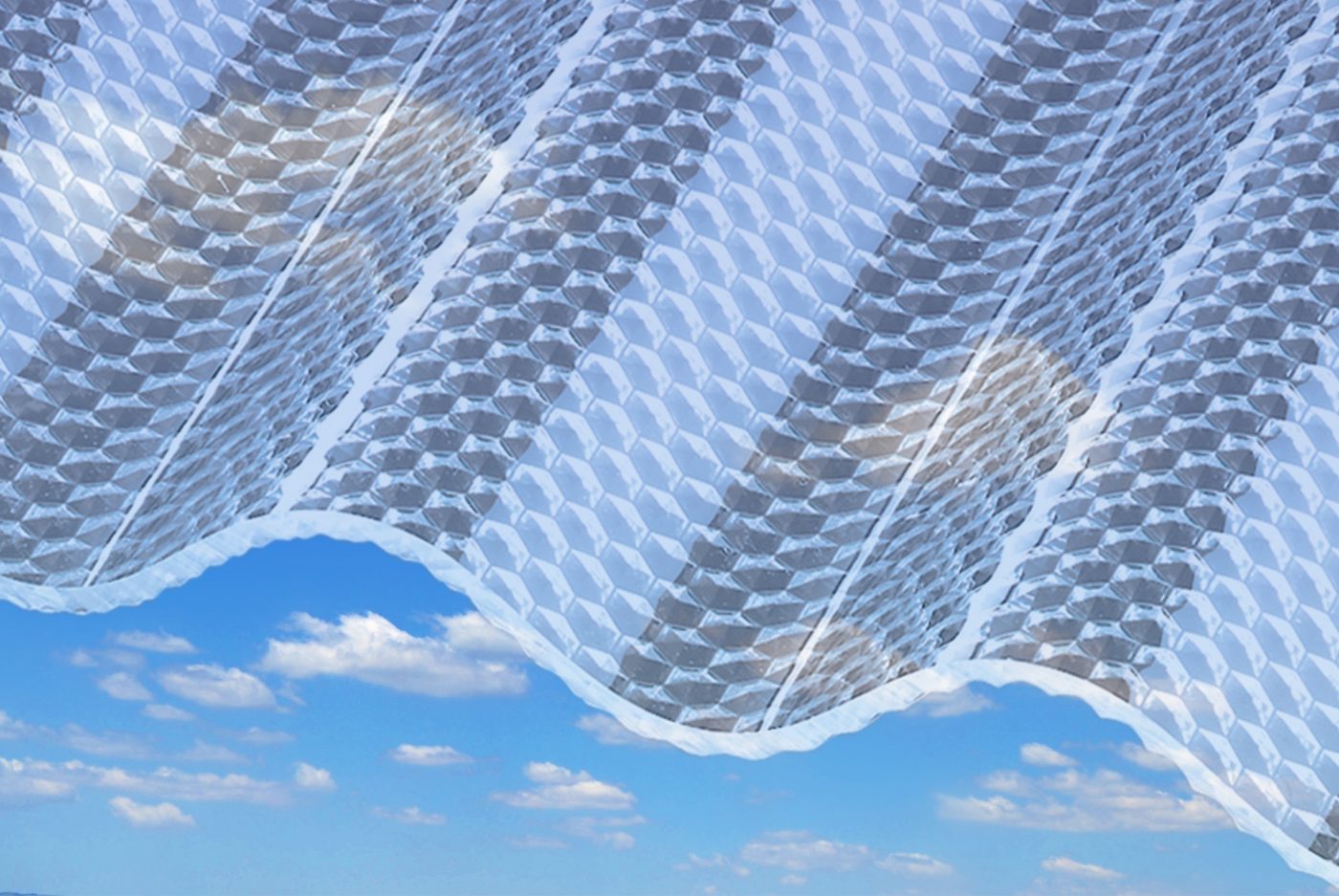

Płyty profilowe z poliwęglanu – Guttagliss PC

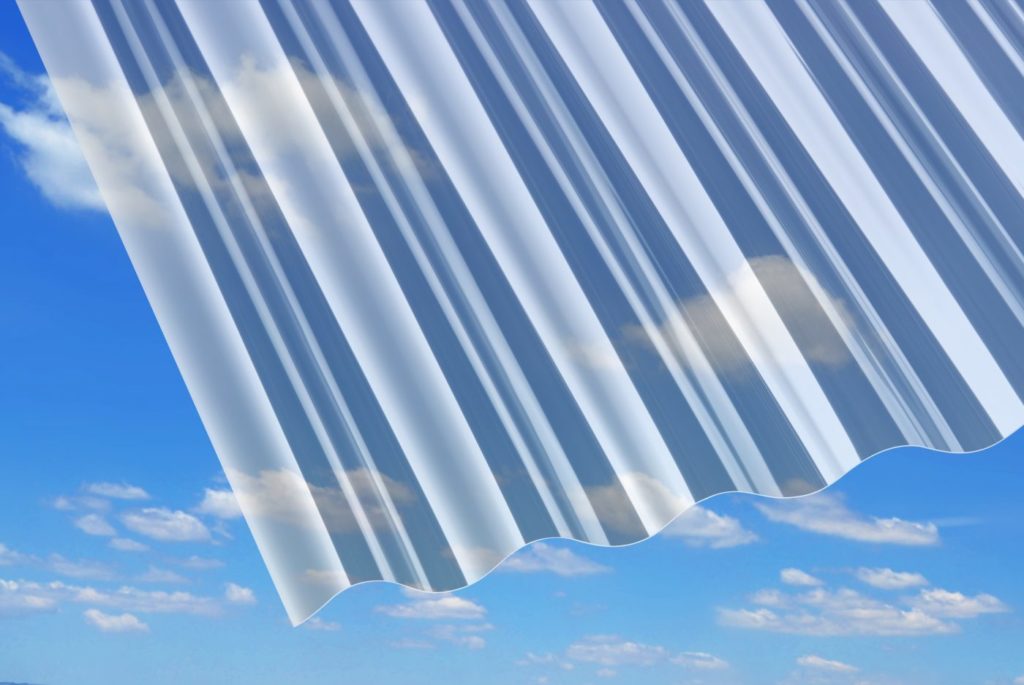

Płyty profilowe Guttagliss PC to pokrycia z litego poliwęglanu (PC) o profilu falistym — sinus lub trapez 76/18 — produkowane metodą koekstrudowania i jednostronnie powlekane warstwą chroniącą przed promieniowaniem UV. Gutta oferuje je w grubościach 0,5–2,6 mm do zadaszeń tarasów, pergoli, balkonów, pasów doświetlających i innych konstrukcji, gdzie liczy się przejrzystość, odporność na grad i długa żywotność przy rozsądnej cenie materiału.

Przy montażu warstwę UV kierujecie na zewnątrz — jest widocznie oznakowana na płycie. Poniżej: zastosowania, parametry, wymagania konstrukcyjne, montaż, gwarancja 10 lat i sposób zamówienia.

Płyty profilowe z poliwęglanu litego

Poliwęglan lity łączy wysoką wytrzymałość mechaniczną z odpornością na uderzenia — w praktyce to materiał, który dobrze znosi gradobicie i codzienne obciążenia na dachu czy elewacji, bez kruchości typowej dla szkła hartowanego przy podobnej masie. Profil falisty sztywni płytę przy mniejszej grubości ścianki, co obniża koszt pokrycia przy zachowaniu sztywności na łatach.

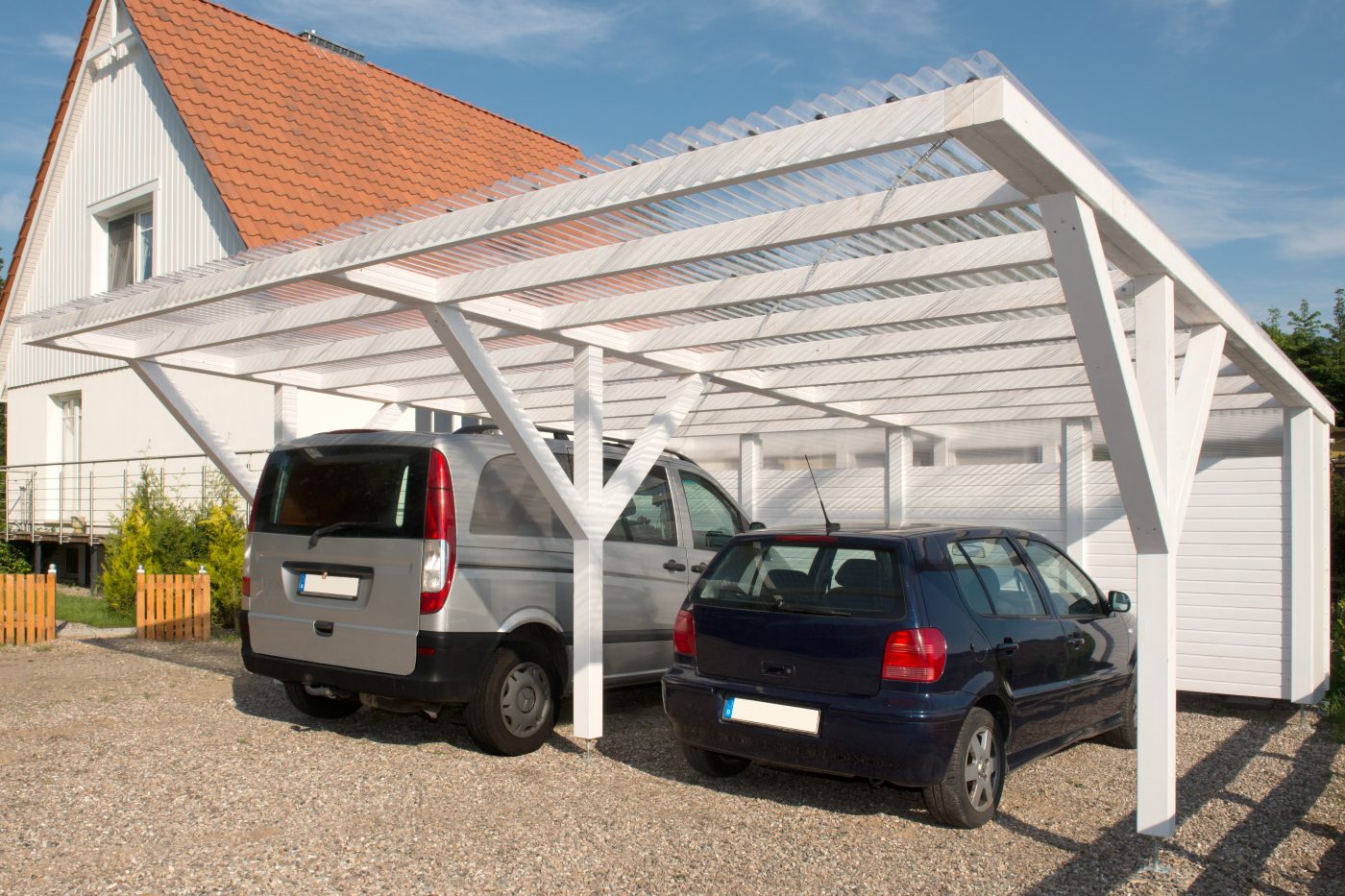

Koekstrudowana warstwa UV spowalnia degradację przejrzystości i żółknięcie od słońca. Przy nachyleniu regularnym od 7° (zalecane powyżej 10°) i prawidłowym mocowaniu oryginalnymi akcesoriami Guttagliss płyty sprawdzają się tam, gdzie potrzebujecie światła dziennego i ochrony przed deszczem — taras pod zadaszeniem, pergola przy domu, osłona balkonu czy pasy doświetlające w dachu.

Korzyści dla inwestora i wykonawcy

Poliwęglan lity — jednolita struktura, wysoka odporność na pękanie i grad (grubości 0,5; 0,75; 1,4; 2,6 mm).
Ochrona UV — powłoka po stronie zewnętrznej; przy montażu obowiązkowe ustawienie warstwy na zewnątrz.
Przejrzystość — wariant przezroczysty ok. 90% transmisji światła; dymiony i antracyt do regulacji nasłonecznienia (antracyt ok. 45%).
Zakres temperatur — praca od −40°C do +120°C bez utraty właściwości typowych dla PC w tym zastosowaniu.
Gwarancja fabryczna 10 lat — na uszkodzenia pogodowe i grad oraz ponadnormatywną utratę przejrzystości (ponad 10%), przy spełnieniu warunków montażu i użytkowania.

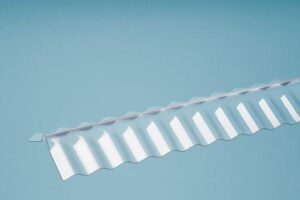

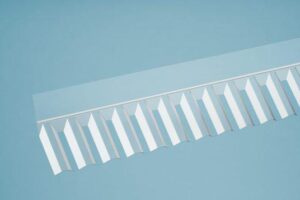

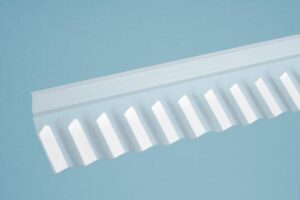

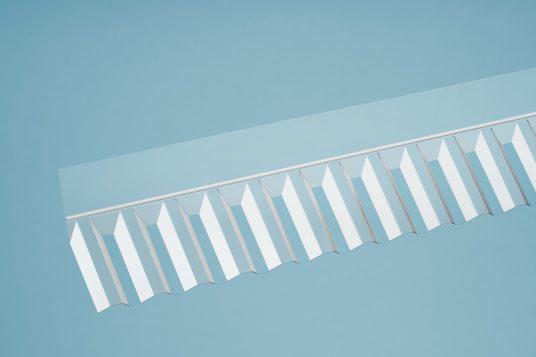

Komplet systemowy — wkręty, podkładki, haki rurowe, taśmy i uszczelnienia z linii Guttagliss dopasowane do profilu i podłoża.

ZALETY

poliwęglan lity
wytrzymałe mechanicznie
odporne na gradobicie
ochrona przed UV
długa żywotność
odporne na wysokie temperatury
wysoka transparentność

ZASTOSOWANIE

zadaszenia

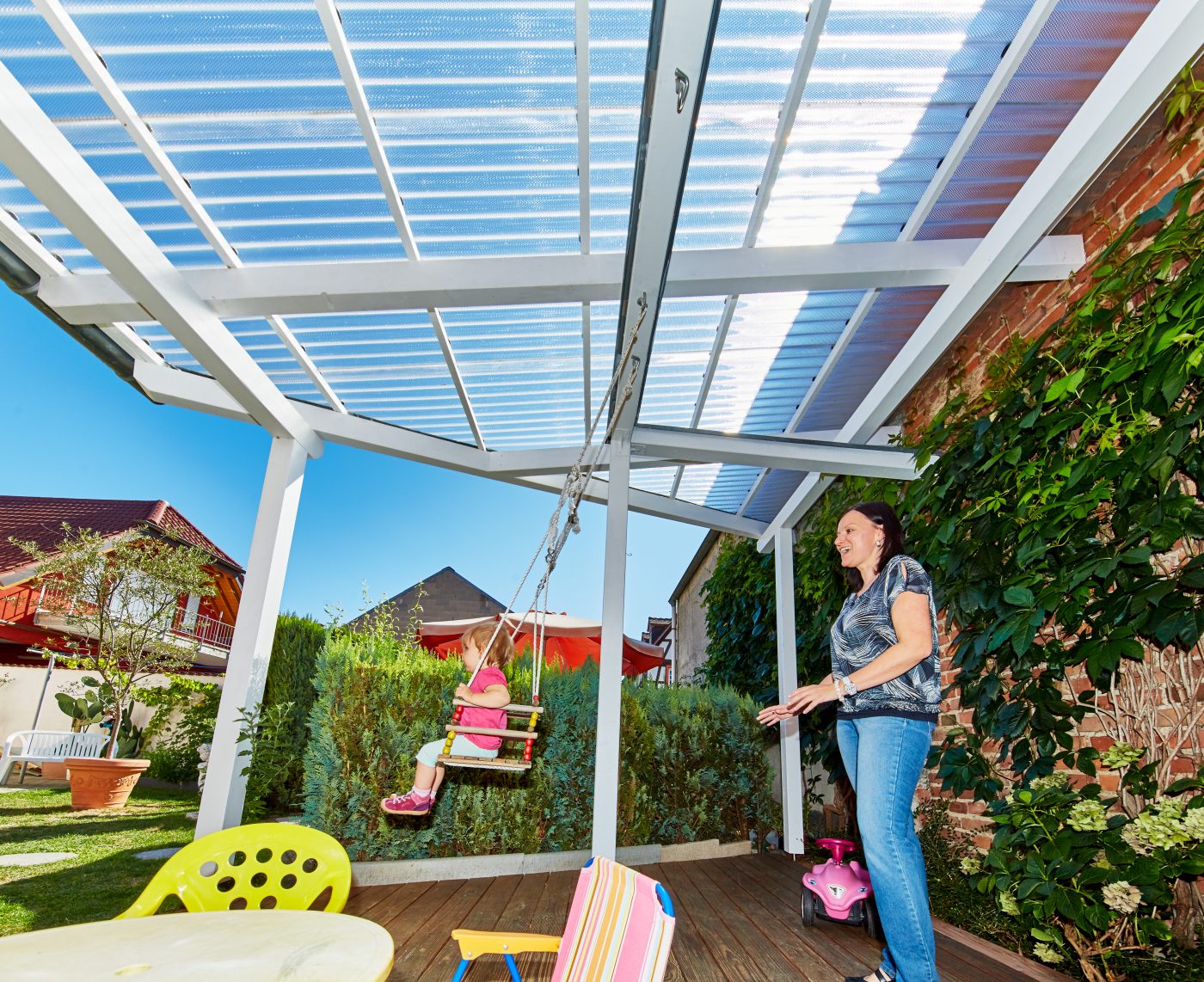

tarasy
pergole
osłony pionowe
pasy doświetlające

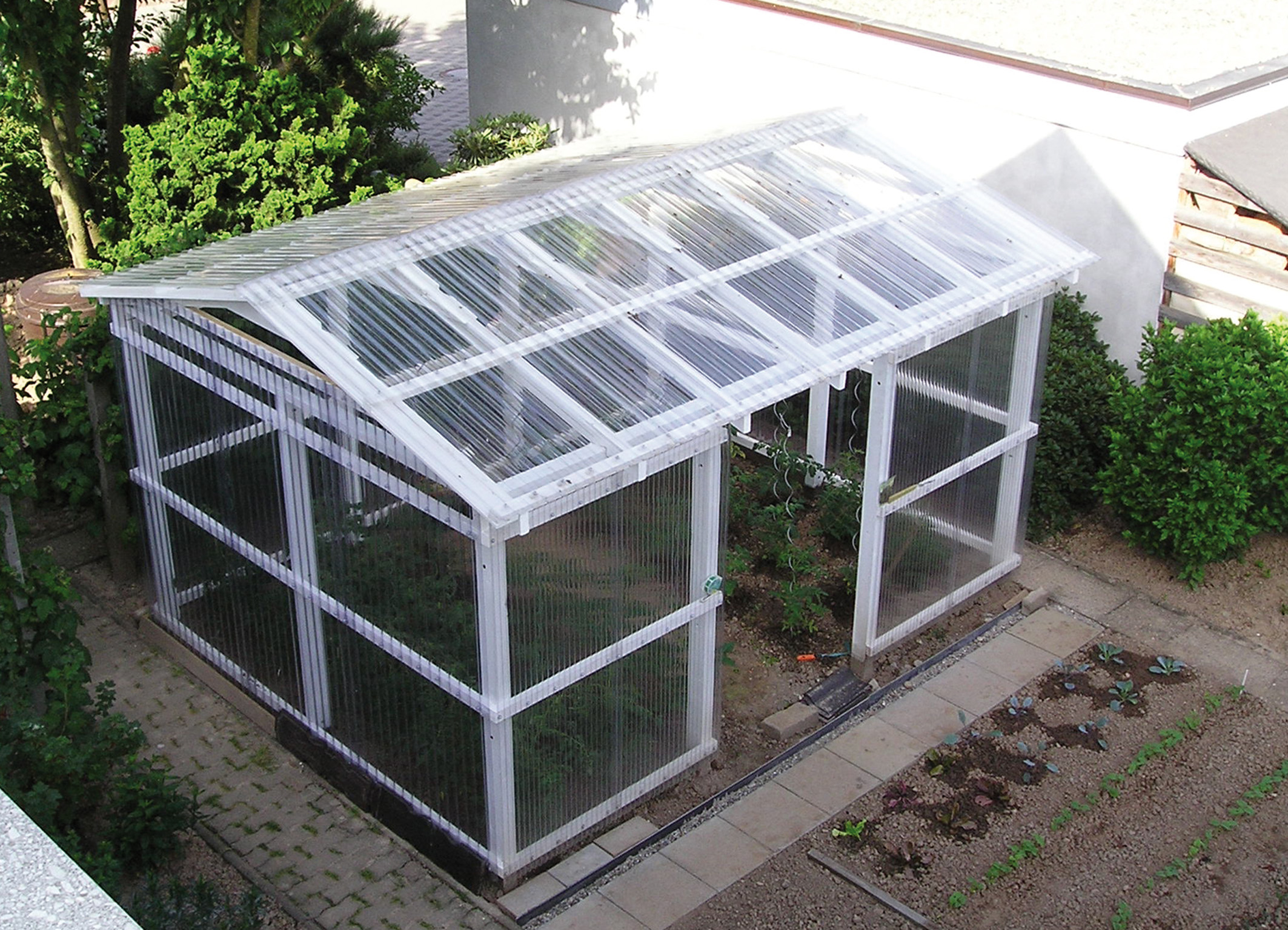

małe szklarnie
… i Państwa pomysły

10 LAT GWARANCJI

10 lat gwarancji na uszkodzenia mechaniczne wywołane warunkami pogodowymi i gradem*
10 lat gwarancji na ponadnormatywną utratę przejrzystości (ponad 10%)

Warunki gwarancji:

Montaż i składowanie zgodnie z instrukcją producenta
Zastosowanie oryginalnych akcesoriów montażowych Gutta
Brak oddziaływania środków chemicznych w trakcie składowania i eksploatacji
Przedstawienie oryginalnego dowodu zakupu

W przypadku zasadnych roszczeń zapewniamy:

Wydanie 100% zakupionego materiału w ciągu pierwszych 5 lat od daty zakupu
Wydanie adekwatnej ilości wynikającej z utraty wartości materiału w latach kolejnych
Gwarancja nie obejmuje ewentualnych kosztów demontażu oraz powtórnego montażu płyt

* Maks. średnica kulki gradu 20mm, prędkość opadu <21 m/s

WYMAGANIA

Nachylenie regularne powyżej 10° (co najmniej 7°)
Konstrukcja nośna z łat drewnianych: 40 x 60 mm lub metalowa
Powierzchnie oparcia na łatach i ryglach należy pomalować trwale na biało lub okleić odblaskowa folią aluminiową dla zapobiegania nagrzewaniu, mogącemu spowodować powstanie rys i odkształceń. Odczekać do dostatecznego wyschnięcia i wywietrzenia środków ochrony i impregnacyjnych do drewna, mogących w przeciwnym wypadku powodować odbarwienia.
Rozstawy punktów podparcia maks. 80 cm przy przeciętnych wartościach obciążenia wiatrem i śniegiem. Na obszarach o wysokich lub bardzo wysokich obciążeniach rozstawy należy odpowiednio zmniejszyć.

PRZYGOTOWANIE

Cięcie wykonywać przy zastosowaniu wysokoobrotowych pilarek ręcznych i stołowych, utwardzoną, nie rozwartą tarczą o dobrym uzębieniu. Zwracać uwagę na dobre ułożenie materiału i korzystanie z prowadnicy, celem uniknięcia powstania uszkodzeń.

W miarę możliwości należy stosować wiertło stożkowe, stopniowe lub w razie konieczności wiertło HSS o szlifie 60° do 90°. Wykonać wiercenie próbne. W przypadku, gdy krawędzie otworów wykazują rysy, należy zmienić narzędzie. Rysy mogą powodować pękanie płyt. Uwaga! Wiercone otwory, odpowiednio do wielkości współczynnika rozszerzalności termicznej, powinny posiadać średnicę o około 4 mm większą od średnicy rdzenia wkręta.

UKŁADANIE

Układanie wykonuje się w kierunku przeciwnym do głównego kierunku wiatrów, od okapu do kalenicy. Celem uniknięcia docinania narożników lub zakładów poczwórnych, płyty należy układać z przesunięciem. Układanie należy rozpocząć w pierwszym rzędzie z całą płytą. W drugim rzędzie z połową płyty. Metoda ta kontynuowana jest naprzemiennie.

MOCOWANIE

Dach: na każdej 2/3 fali, w grzbiecie fali.
Ściana: na każdej 2/3 fali, w zagłębieniu fali.

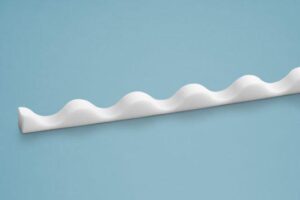

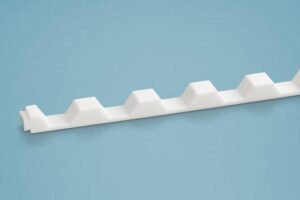

W strefie zakładu każdej fali mocowanie pokrycia dachu na konstrukcji drewnianej wykonywane jest przy zastosowaniu podkładek dystansowych i oryginalnych wkrętów dachowych Guttagliss.

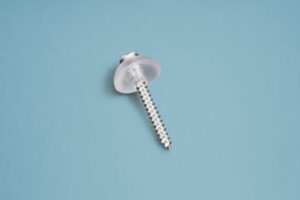

Do mocowania na ścianach stosować wkręty 5 x 25 mm z podkładkami i załączonym kołpakiem uszczelniającym. Do mocowania na konstrukcji metalowej dachu, w naszym asortymencie znajdują się odpowiednie haki rurowe oraz uszczelki i kołpaki uszczelniające.
Zakład boczny – 1 fala przy szczególnie silnym obciążeniu śniegiem i wiatrem oraz przy nachyleniu mniejszym od regularnego 2 fale.
Zakład podłużny – min. 15 cm przy nachyleniu dachu poniżej regularnego 20 cm, przy czy zaleca się dodatkowe uszczelnienie zakładów za pomocą odpowiedniego do kontaktu z PC silikonu.
Czyszczenie – Wyłącznie za pomocą łagodnego roztworu mydlanego, gąbki i dostatecznej ilości wody. –

SPECYFIKACJA TECHNICZNA

Materiał	Poliwęglan (PC)
Grubość ścianki	0,5 mm, 0,75 mm, 1,4 mm, 2,6 mm
Gęstość właściwa	1,4 mm, 2,6 mm – 1,20 g / cm³

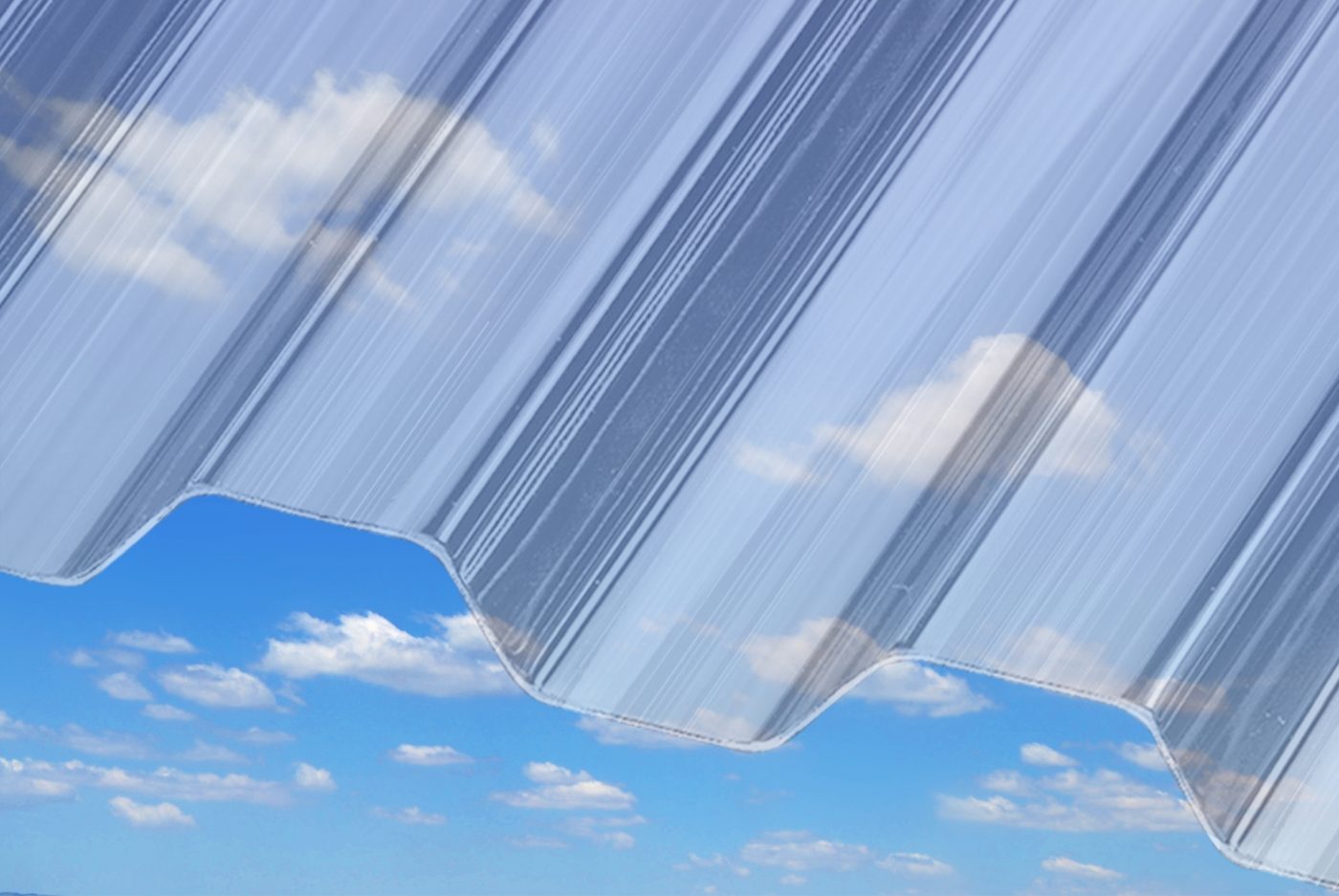

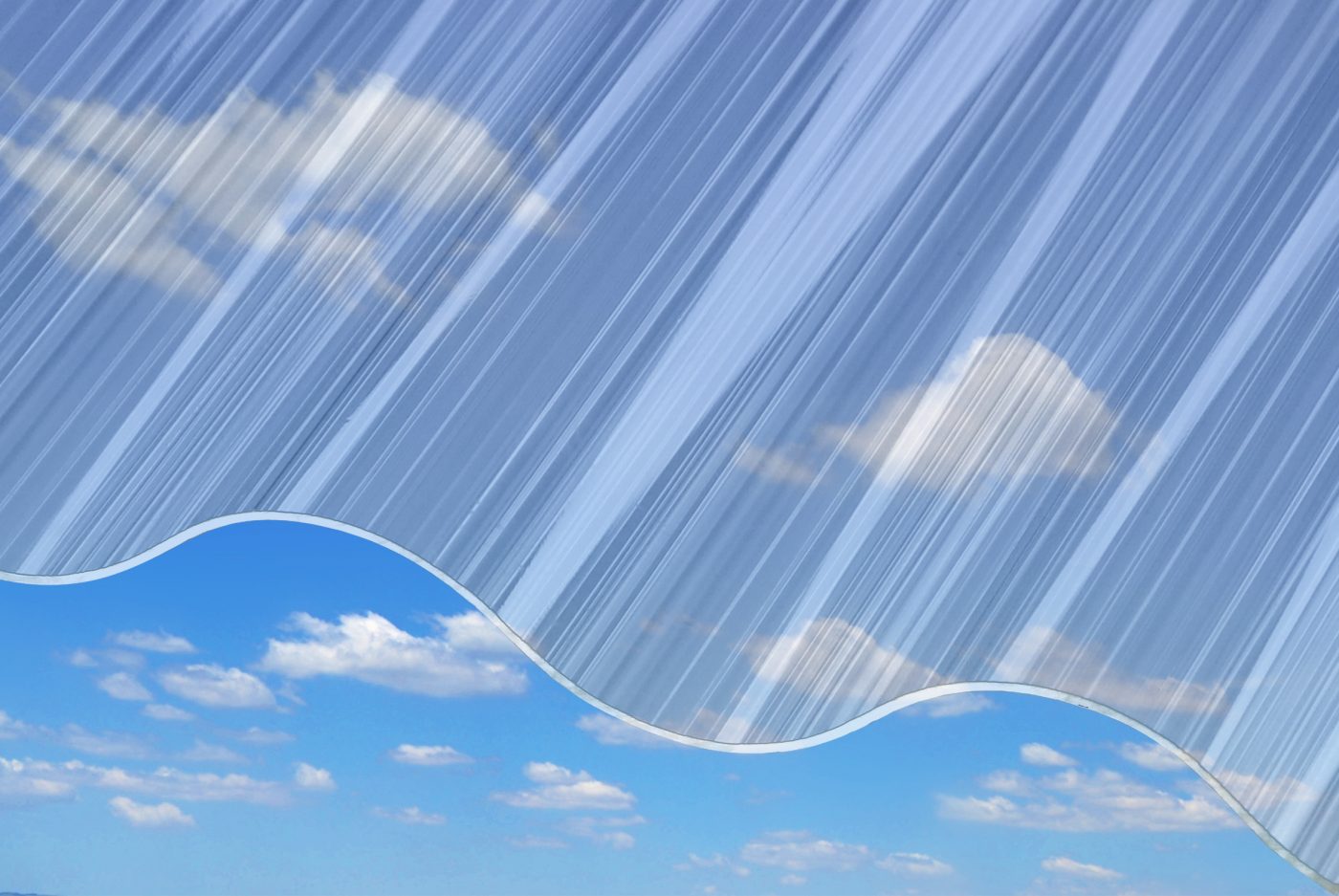

Warianty profili	Sinus 76/18, trapez 76/18

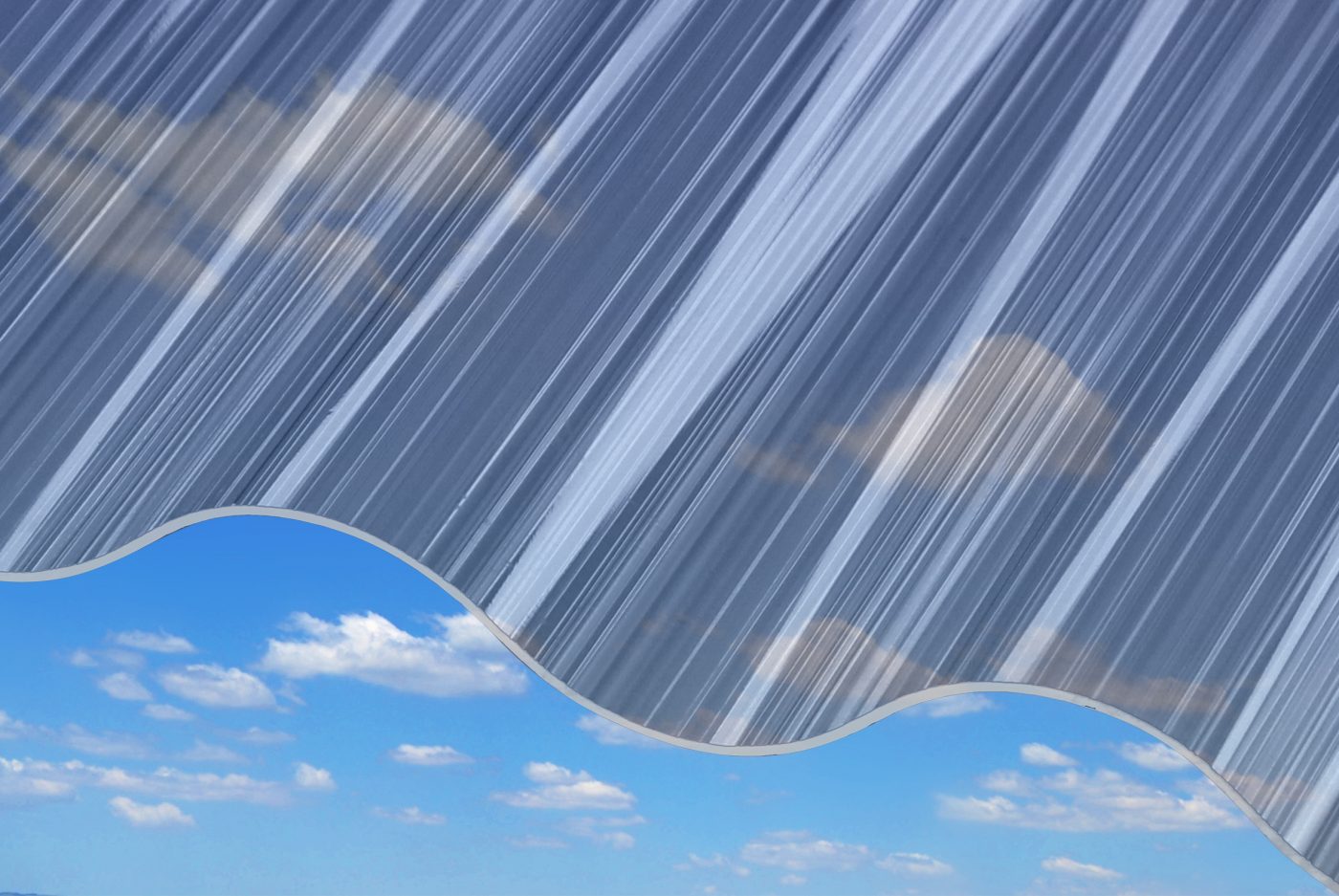

Zabarwienie	przezroczysty, dymiony, antracyt
Odporność na temperaturę	– 40 do + 120 ° C
Długości	2000 – 6000 mm
Szerokości / szerokości użytkowe	0,5 mm: trapez: 1026 mm / 988 mm 0,75 mm: sinus/trapez 900 mm / 824 mm 1,4 mm: sinus: 900 mm / 836 mm, trapez: 950 mm / 893 mm 2,6 mm: Sinus 1045 mm / 980 mm
Wartość U	1,4 mm: U = 5,70 W / m²K 2,6 mm: U = 5,75 W / m²K
Specyficzna pojemność cieplna	1,4 mm, 2,6 mm – 1,30 J / gK

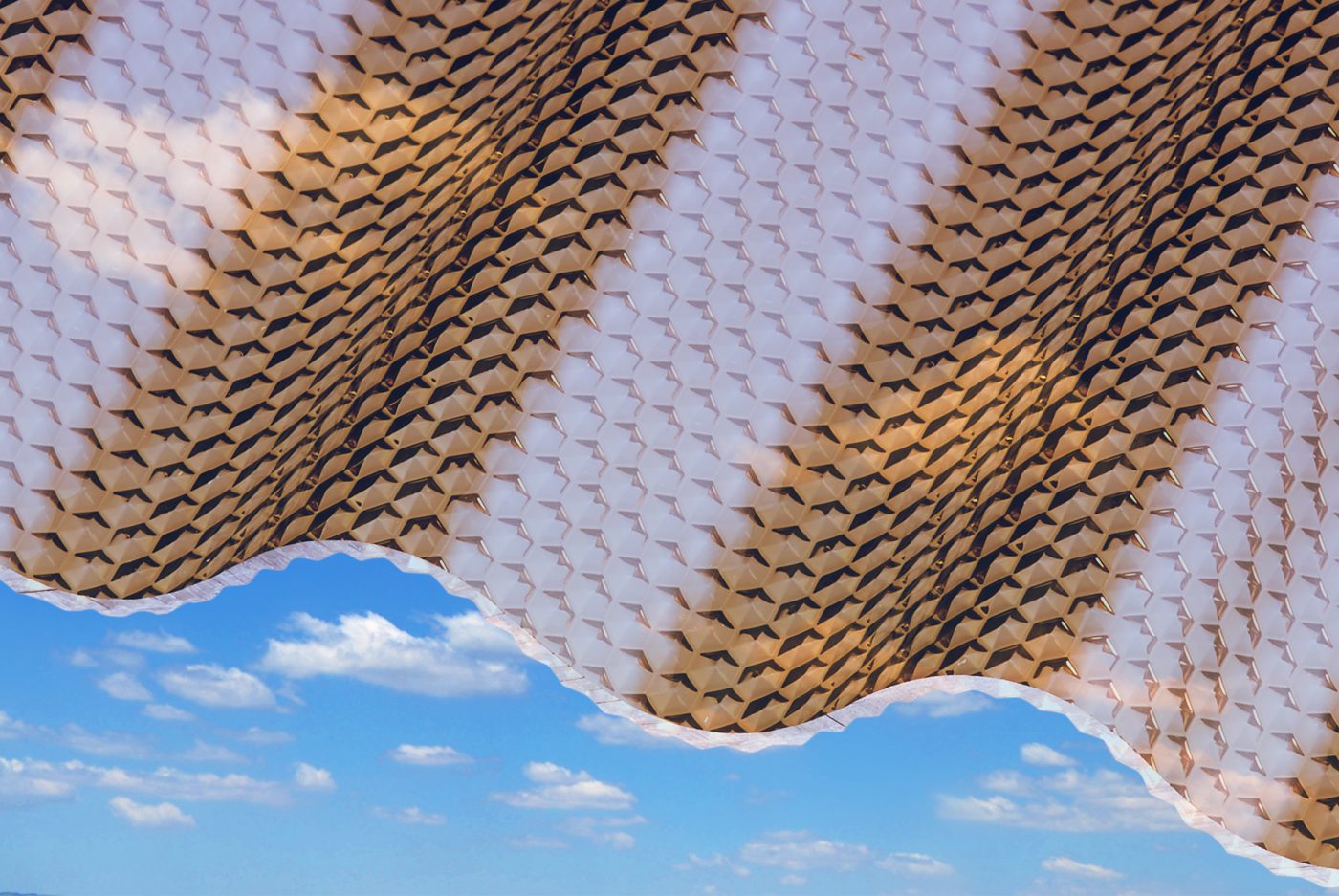

Transmisja światła	przezroczysty ok. 90%, antracyt ok. 45%, przezroczysty Wabe ok. 88%
Zachowanie podczas pożaru	E zgodnie z DIN EN 13501-1
Wydłużenie	1,4 mm, 2,6 mm – 6-8%
Liniowa rozszerzalność cieplna	1,4 mm, 2,6 mm – 0,065 mm / m ° C
Wytrzymałość na zginanie	1,4 mm, 2,6 mm – 93,00 MPa
Moduł sprężystości	1,4 mm, 2,6 mm – 2300 MPa
Udarność Charpy’ego	1,4 mm, 2,6 mm > 50 KJ / m²
Nachylenie dachu	co najmniej 7 °
Przewodność cieplna	1,4 mm, 2,6 mm – 0,20 W / mK
Gwarancja	Gwarancja fabryczna 10 lat wg nasze warunki gwarancji
Uwaga	Zastrzega się możliwość zmian technicznych. Dane wg Informacje producenta.
