Płyty komorowe PC Guttagliss dual
Płyty z poliwęglanu

Płyty komorowe z poliwęglanu to optymalne rozwiązanie dla zadaszenia tarasu. W zależności od przeznaczenia i wielkości dachu do wyboru grubości 4, 6, 8, 10, 16 lub 25 mm.

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

OPIS PRODUKTU

Guttagliss dual – Płyty z poliwęglanu – Materiał

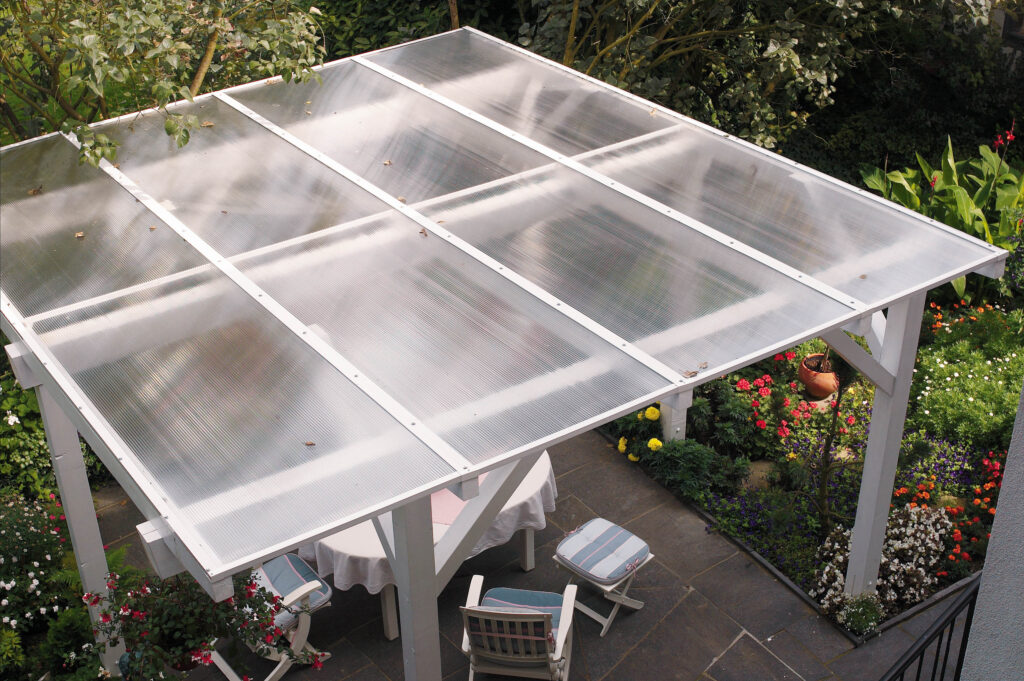

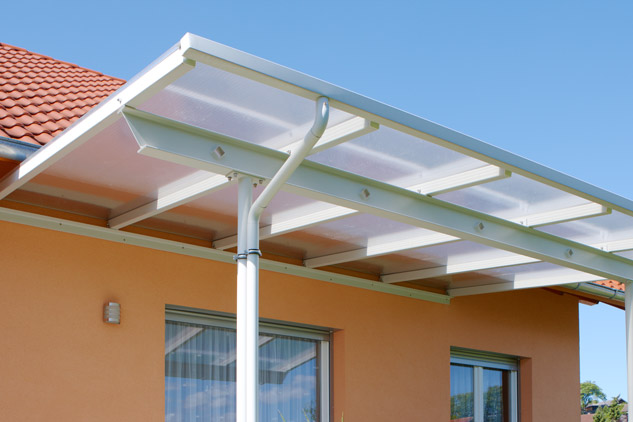

Jeśli chcą Państwo w interesujący sposób zadaszyć np. ogród zimowy, basen lub pergolę, wówczas nabywając wysoko jakościowe poliwęglanowe płyty komorowe guttagliss dual dokonują Państwo prawidłowego wyboru. Płyty nadają się również do zastosowań jako obudowy ścian lub pionowe pasy doświetlające.

Płyty komorowe guttagliss dual są produkowane z poliwęglanu, zawierają dodatkową warstwę ochronną, która zapewnia doskonałą odporność na działanie czynników atmosferycznych i promieniowania ultrafioletowego.

Guttagliss dual – Płyty z poliwęglanu – Montaż

Płyty zabezpieczone są obustronnie folią polietylenową. W trakcie montażu należy ja odsunąć w miejscach styku z profilami. Całość folii zdjąć po ukończeniu montażu.

Systemy montażu nie są samonośne i wymagają w każdym razie konstrukcji nośnej.

Prosimy o konieczne przestrzeganie następującej instrukcji montażu. Przed rozpoczęciem montażu prosimy o jej całkowite przeczytanie i zastosowanie do montażu tylko naszych oryginalnych dodatków.

  • Nachylenie dachu : regularne nachylenie wynosi 7°
  • Konstrukcja nośna: drewno, metal
  • Powierzchnie krokwi: należy pomalować na biało lub okleić taśmą odbijającą światło aby uniknąć zarysowań i deformacji. W razie zastosowania środków impregnujących do ochrony drewna, drewno należy wysuszyć i przewietrzyć aby uniknąć przebarwień.

Odstępy podparcia są zależne od strefy obciążenia wiatrem i śniegiem oraz kąta nachylenia dachu. Przykłady prosimy porównać w tabelach.

Dopuszczalne odstępy podparcia płyt krokwiami i podporami brzegowymi dla różnych obciążeń powierzchni

Płyty z poliwęglanu – OBCIĄŻENIE 500N/m2

Grubość płyty

6 mm

8 mm

10 mm

16 mm

Długość podparcia brzegowego w cm.

Długość krokwi w cm.

70

250

300

450

600

98

150

200

250

500

105

150

200

250

400

120

Płyty z poliwęglanu – OBCIĄŻENIE 750N/m2

Grubość płyty

6 mm

8 mm

10 mm

16 mm

Długość podparcia brzegowego w cm.

Długość krokwi w cm.

70

180

250

400

600

98

150

170

200

400

105

105

170

200

350

120

250

Płyty z poliwęglanu – OBCIĄŻENIE 900N/m2

Grubość płyty

6 mm

8 mm

10 mm

16 mm

Długość podparcia brzegowego w cm.

Długość krokwi w cm.

70

150

300

400

600

98

100

120

150

300

105

100

120

150

250

120

200

Płyty z poliwęglanu – OBCIĄŻENIE 1250N/m2

Grubość płyty

6 mm

8 mm

10 mm

16 mm

Długość podparcia brzegowego w cm.

Długość krokwi w cm.

70

150

200

250

600

98

100

120

150

200

105

100

120

150

200

120

150

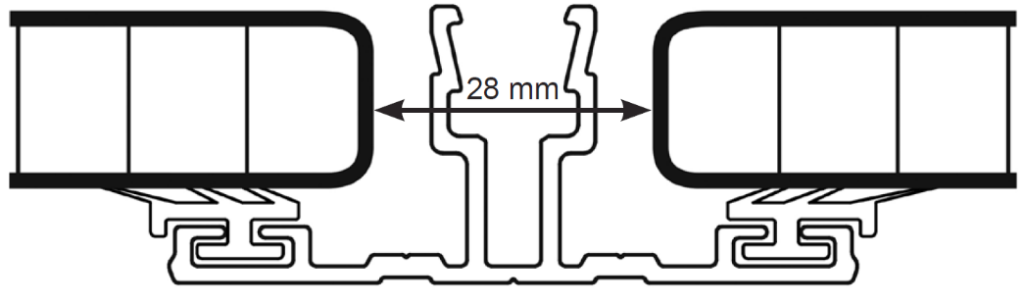

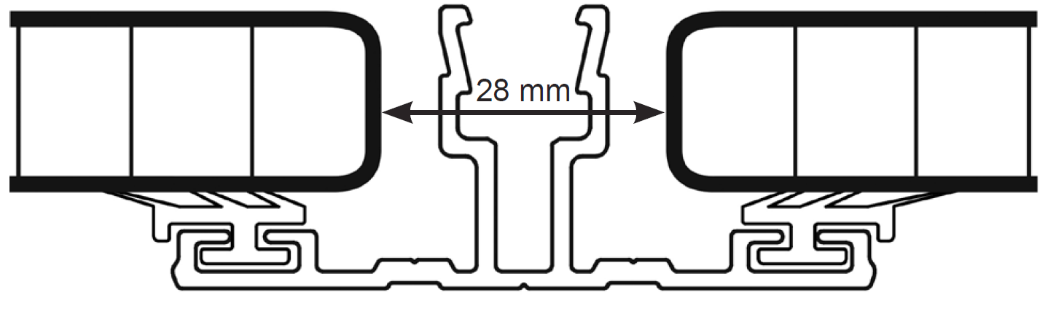

Optymalny odstęp osiowy krokwi to szerokość płyty (równa długości podparcia brzegowego) powiększona o wymiar poprzecznego przekroju rdzenia profilu. Dla wszystkich oferowanych przez nas profili rozstaw osiowy krokwi należy powiększyć o 28 mm.

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Przycinanie
Piłą ręczną lub wysokoobrotową piłą tarczową o drobnych nierozwartych zębach. Prosimy zwrócić uwagę na prawidłowe ułożenie płyty i zastosowanie osłony, aby uniknąć nierównych krawędzi. Po przycięciu zaleca się przedmuchanie sprężonym powietrzem komór celem usunięcia zanieczyszczeń.

Wiercenie
W miarę możliwości należy stosować wiertło stożkowe, stopniowe lub w razie konieczności wiertło HSS o szlifie 60° do 90°. Wykonać wiercenie próbne. W przypadku, gdy krawędzie otworów wykazują rysy, należy zmienić narzędzie. Rysy mogą powodować pękanie płyt.

Uwaga! Wiercone otwory, odpowiednio do wielkości współczynnika rozszerzalności termicznej, powinny posiadać średnicę o około 4 mm większą od średnicy rdzenia wkręta.

Czyszczenie
wyłącznie za pomocą łagodnego roztworu mydlanego, gąbki i dostatecznej ilości wody.

Guttagliss dual – Płyty z poliwęglanu –  Zalety

  • wysoka wartość izolacyjna
  • odporne na warunki pogodowe
  • wytrzymałe na uderzenia
  • odporne na działanie gradu
  • długa żywotność
  • 10 lat gwarancji

Guttagliss dual – Płyty z poliwęglanu –  Zastosowanie

  • przeszklenia łukowe
  • ściany, świetliki
  • zadaszenia tarasów pasaży
  • ogrody zimowe
  • pergole, werandy
  • … i Państwa pomysły

SPECYFIKACJA TECHNICZNA

WŁAŚCIWOŚCI MATERIAŁY

4 mm

6 mm

8 mm

10 mm

16 mm

WYMIARY PŁYT W MM.

2100×6000 ; 1050×6000; 1050×2000

KOLOR

Bezbarwne, brązowe, mleczne

WAGA W g/m2

800

1300

1500

1700

2700

WSP. K=2/m2 C

3,9

3,6

3,4

3,1

2,3

ZAKRES TEMPERATUR

Od -40C do 115C

WYTRZYMAŁOŚĆ NA ROZCIĄGANIE MPa

>60

WYDŁUŻENIE WZGLĘDNE PRZY ZERWANIU W %

>30

UGIĘCIE PŁYT PRZY DOPUSZCZALNYM OBCIĄŻENIUM

1/50 rozpiętości mierzonej wzdłuż komór, 1/20 szerokości płyty lub 50 mm.

Dostępne są również płyty grubościach 25mm, 32mm.
Dla zastosowań wymagających podwyższonej izolacyjności cieplnej oferujemy płytę dual thermostar (K=1,5 W/m2 °C)

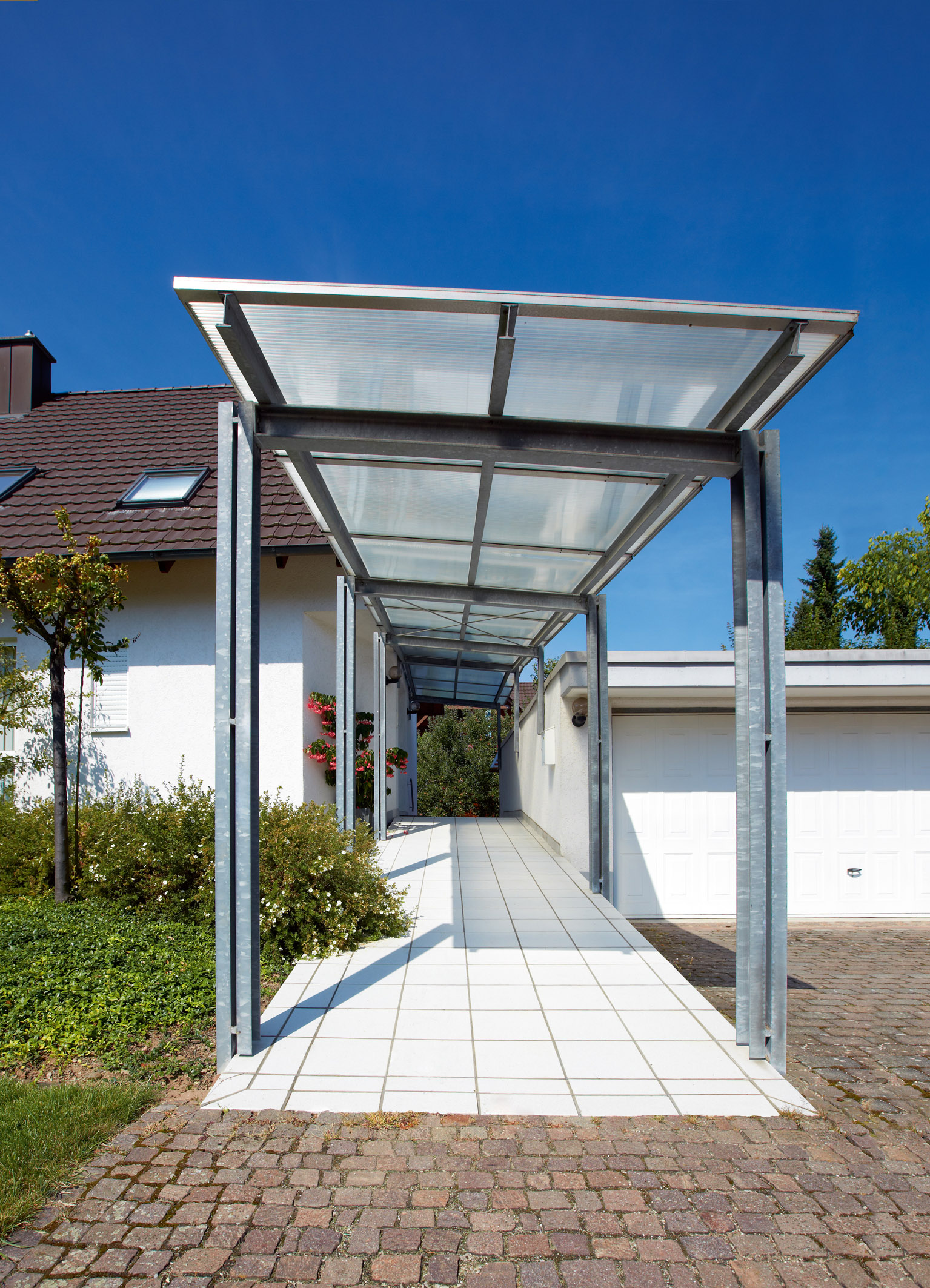

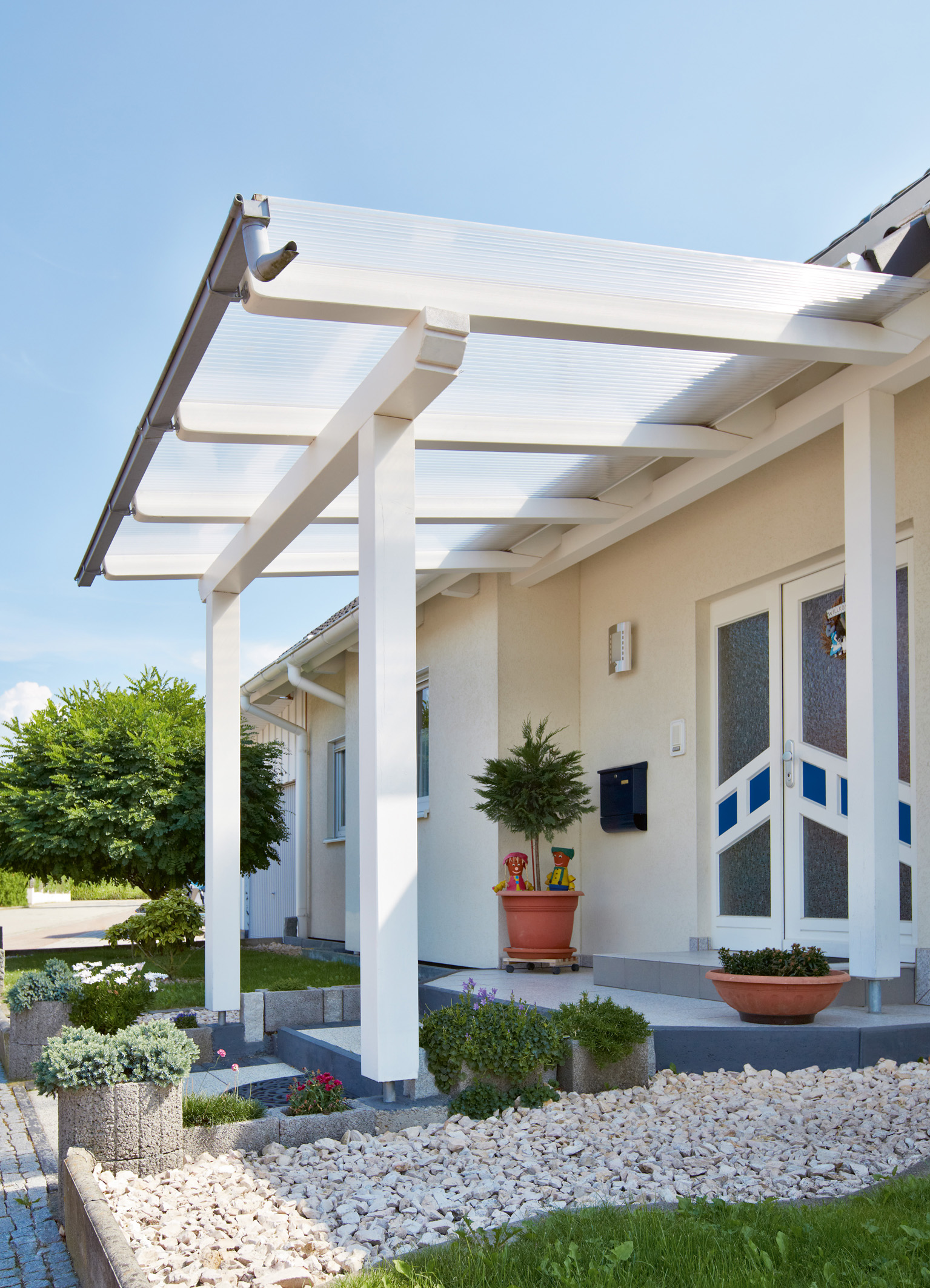

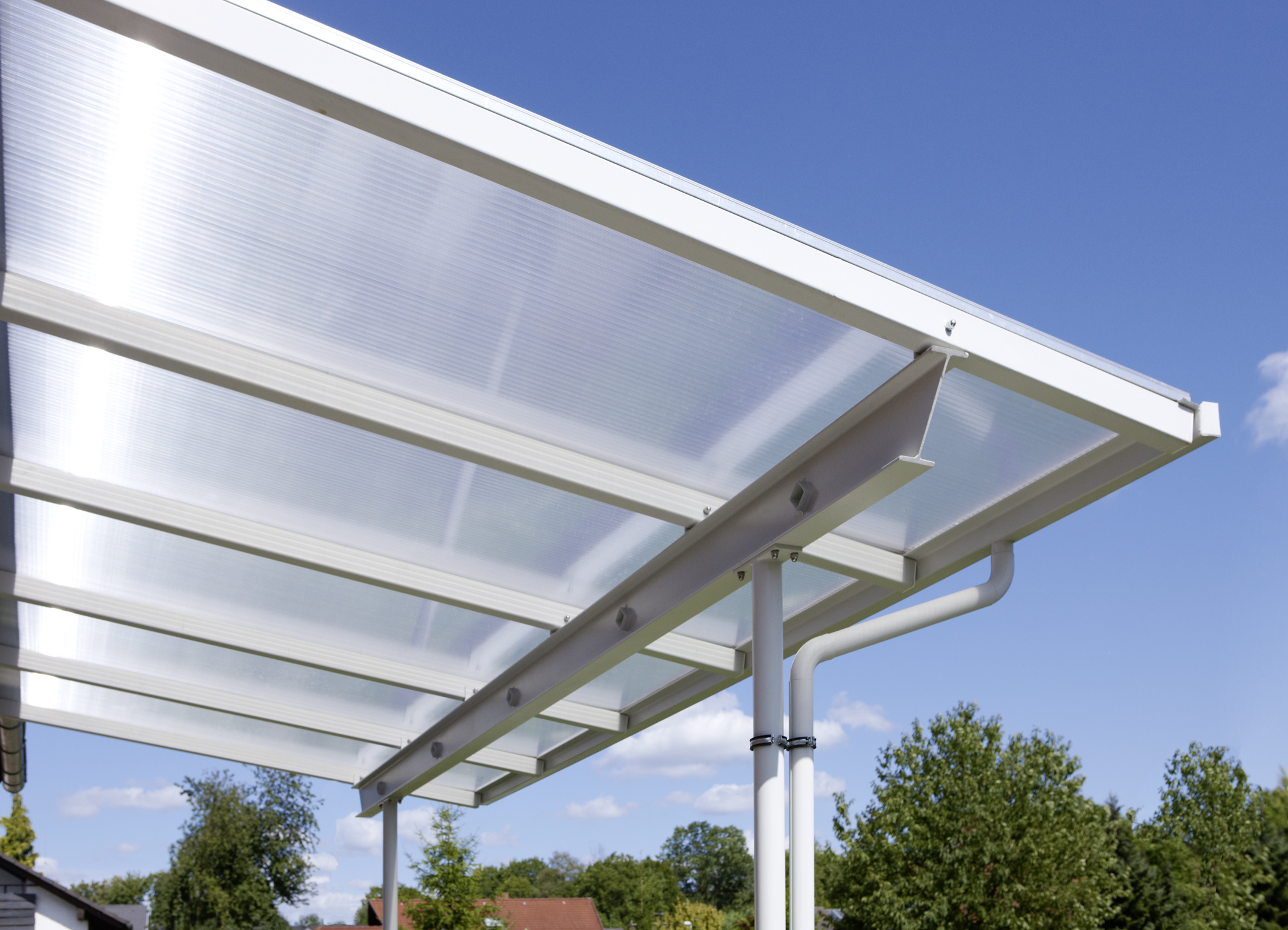

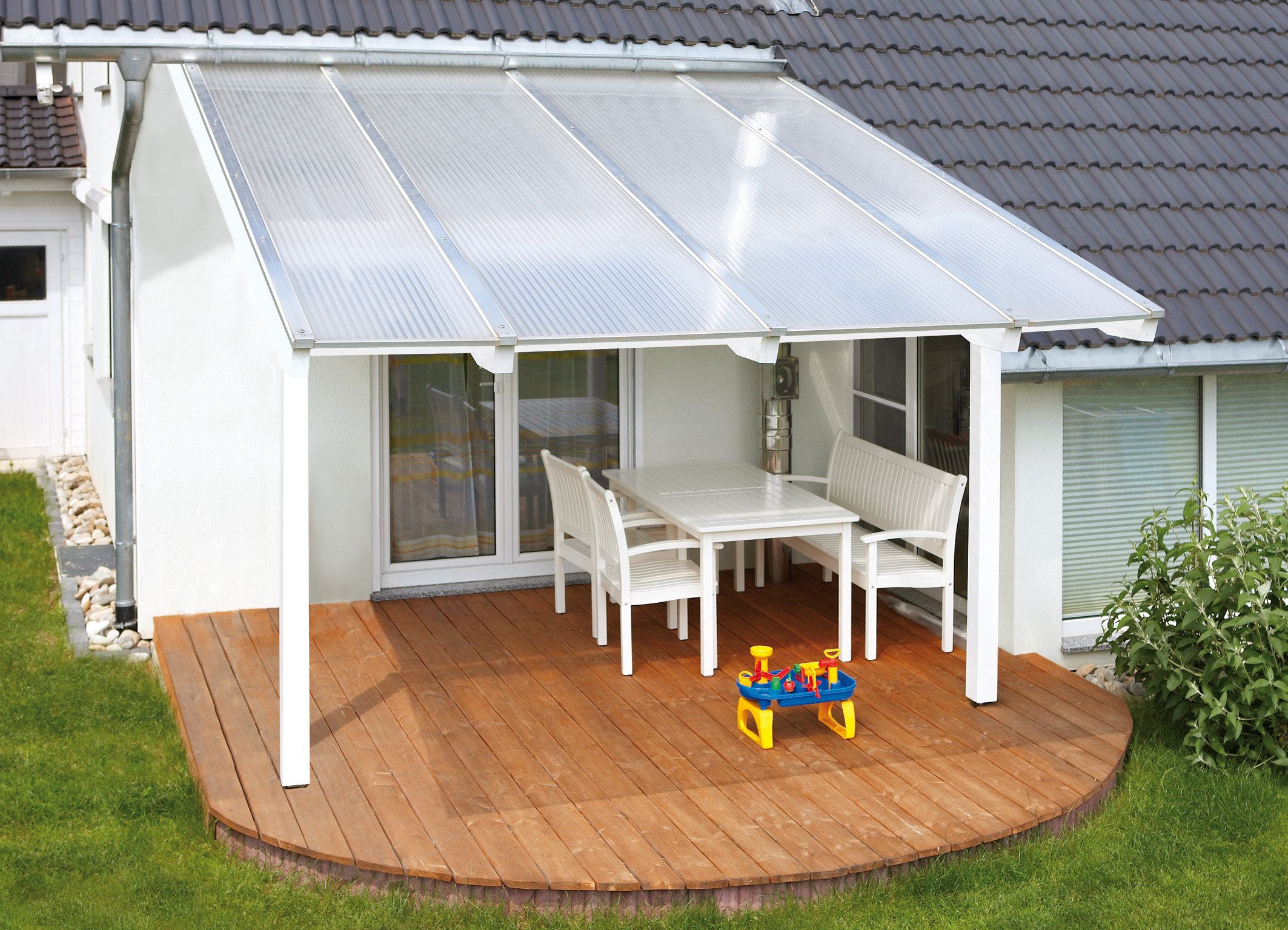

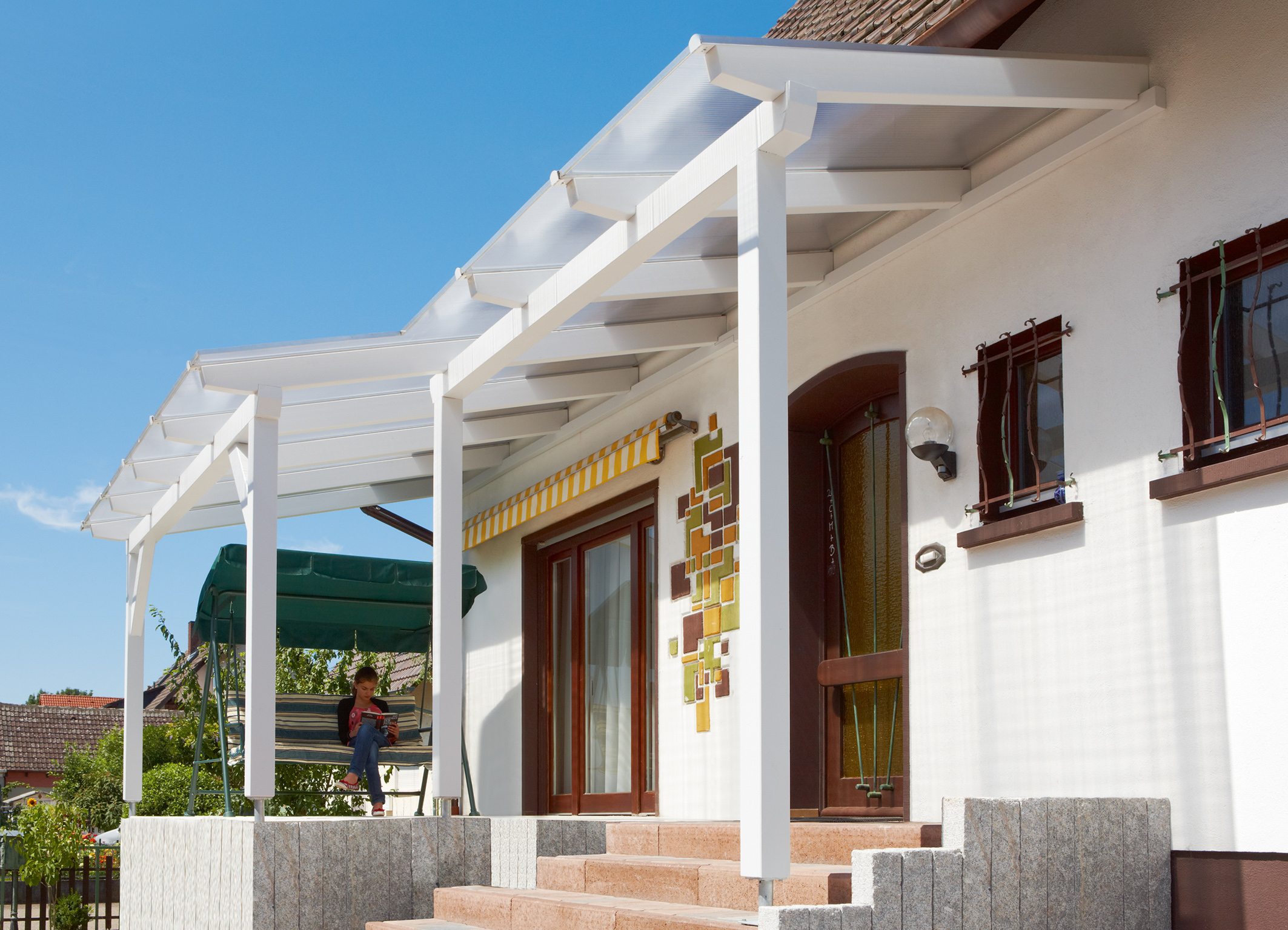

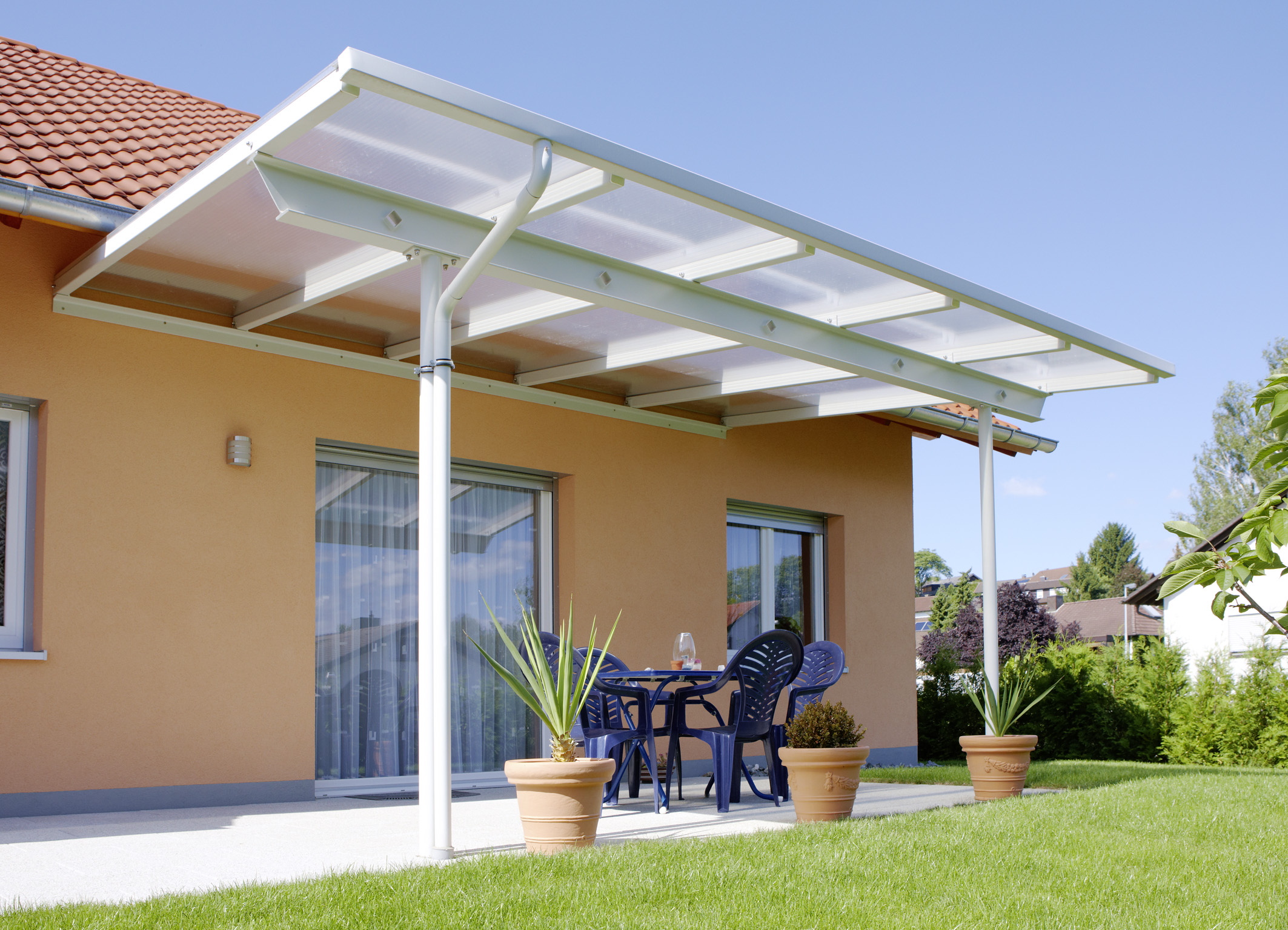

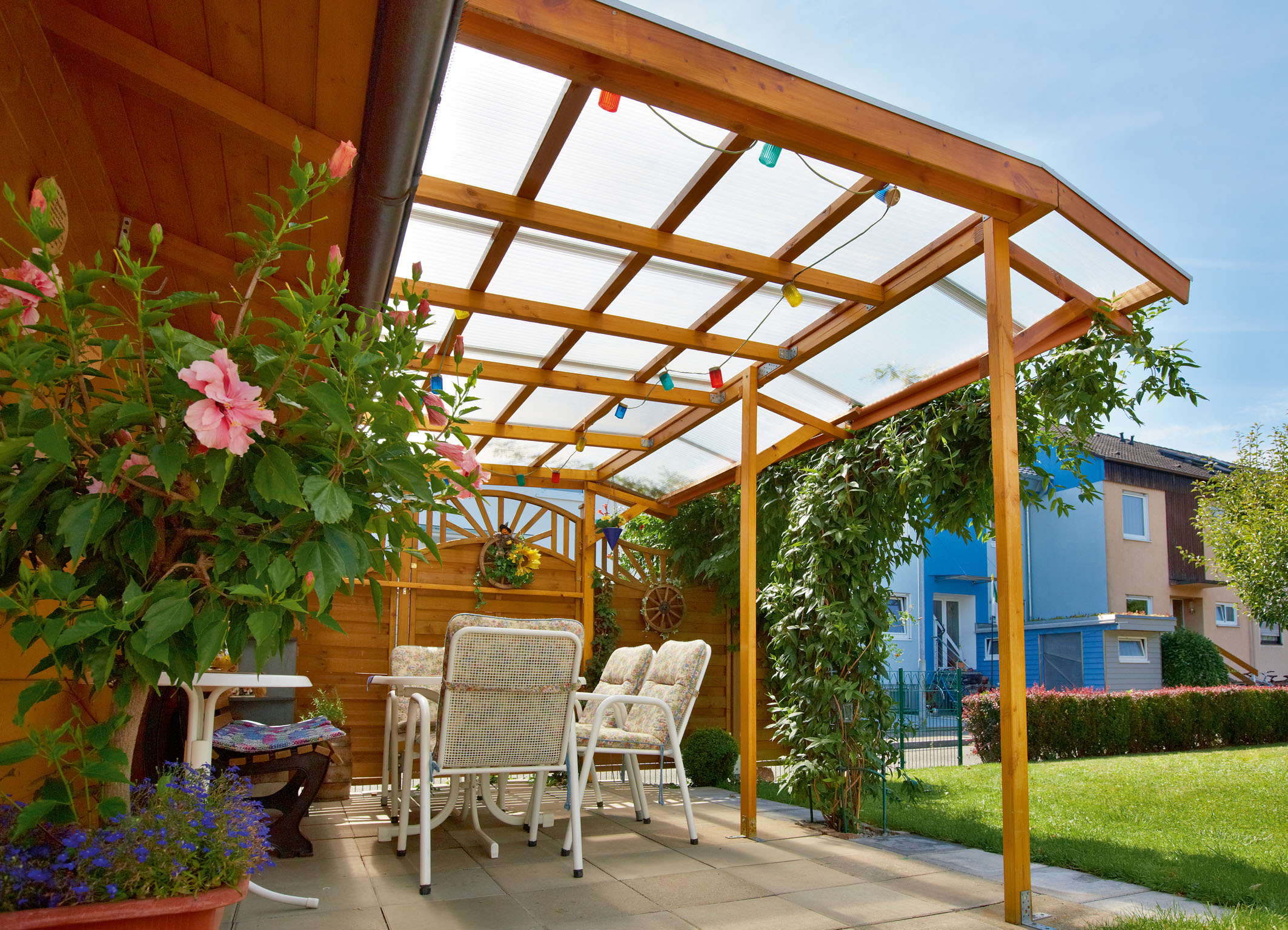

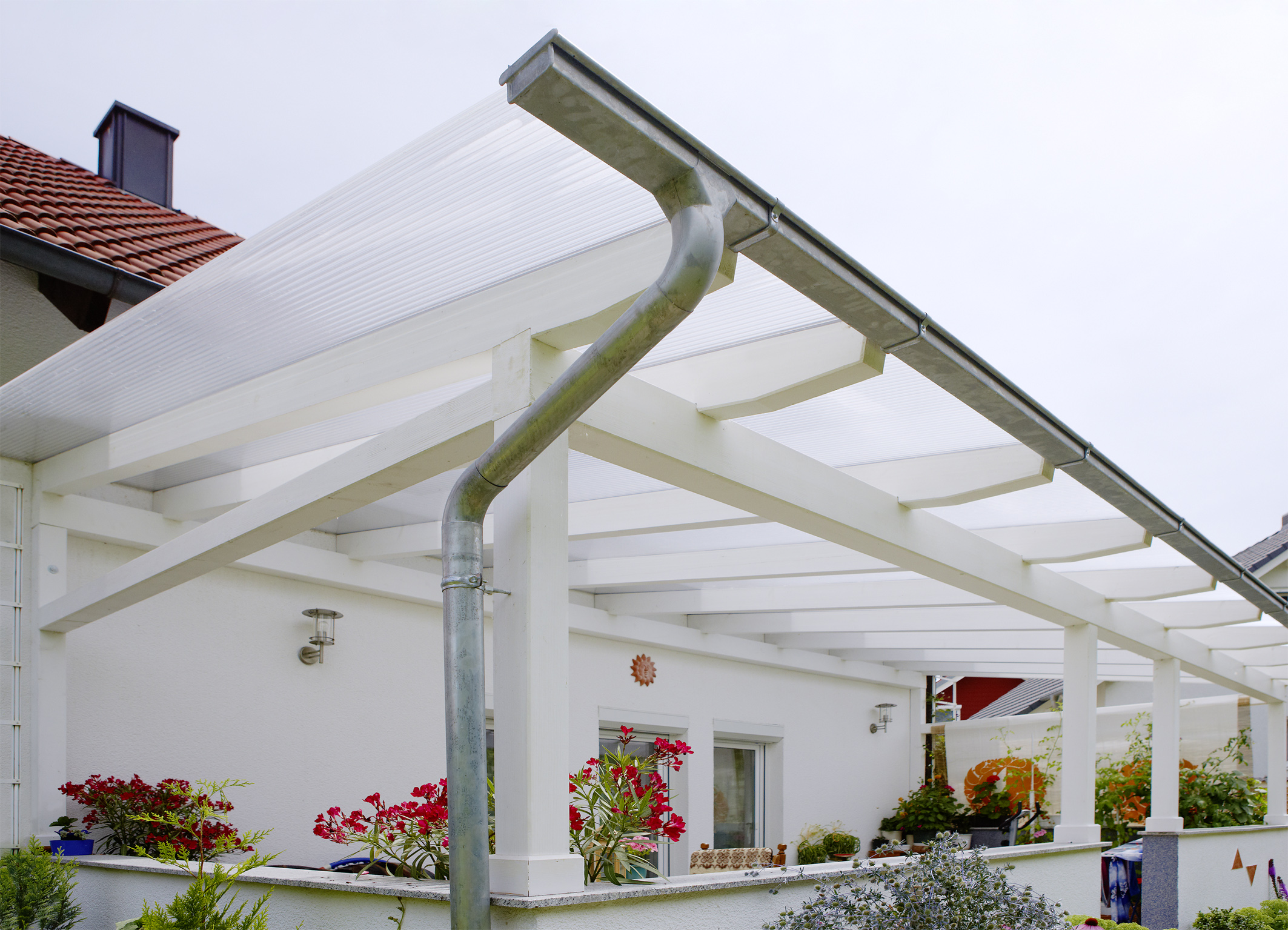

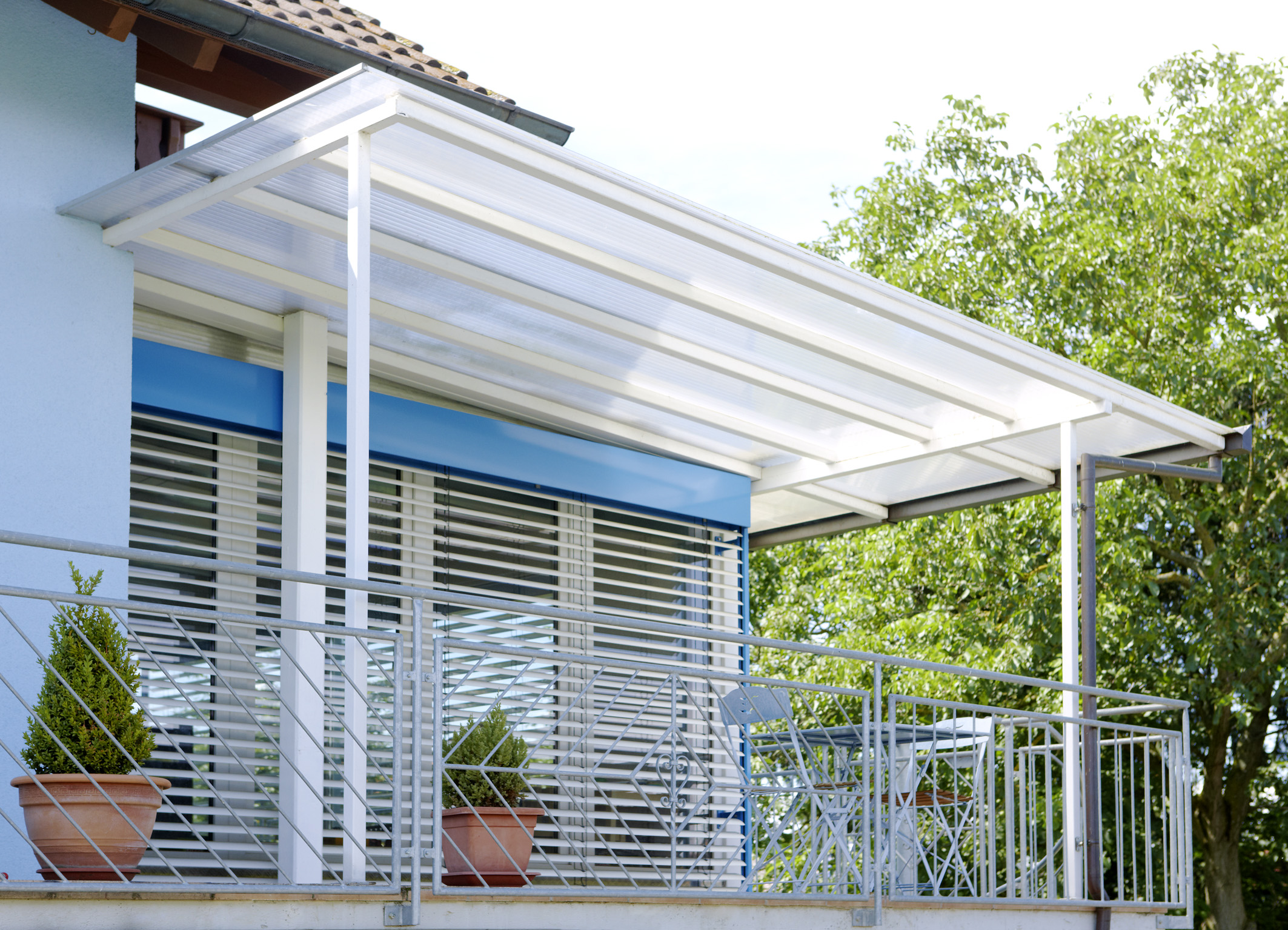

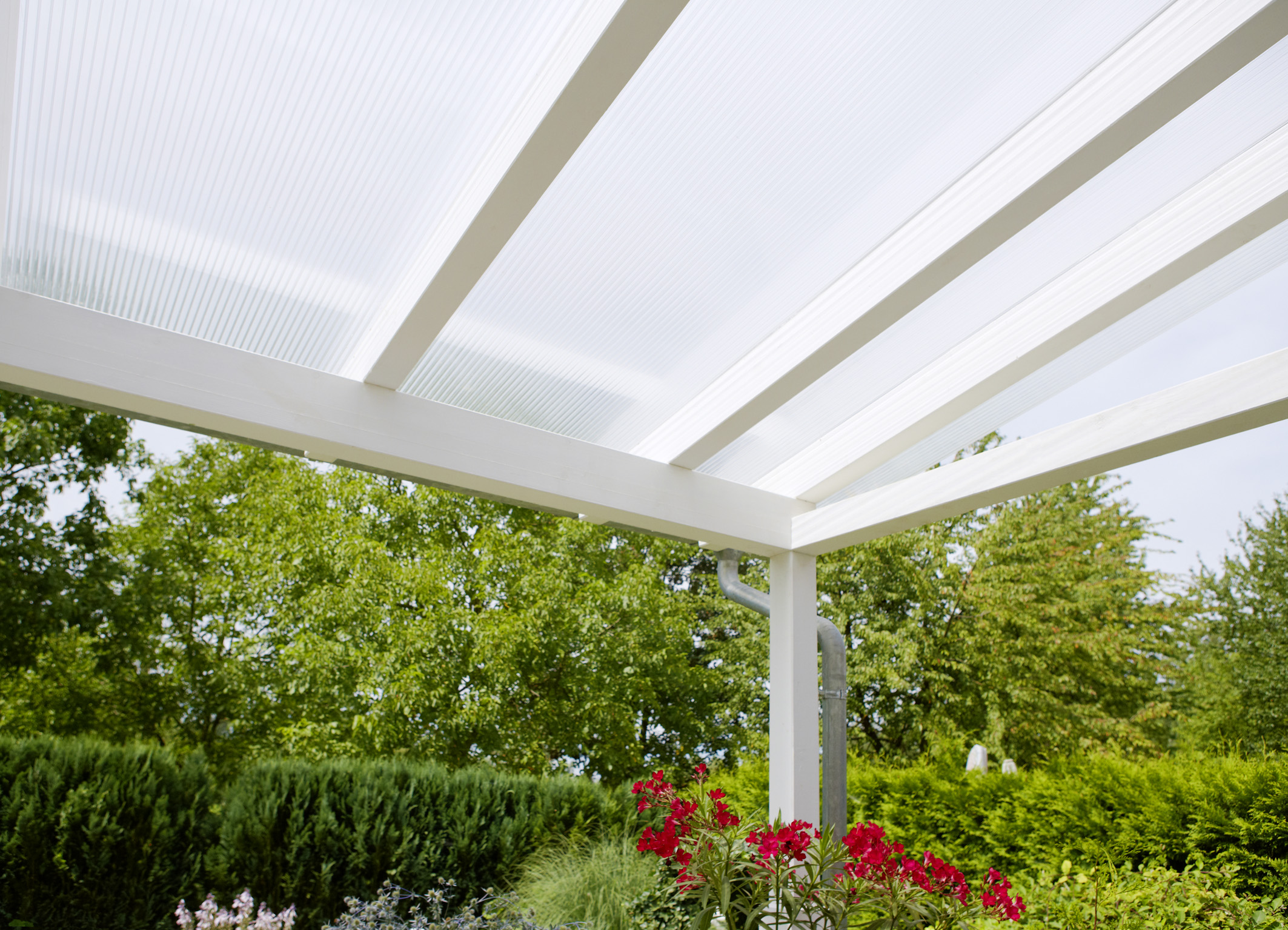

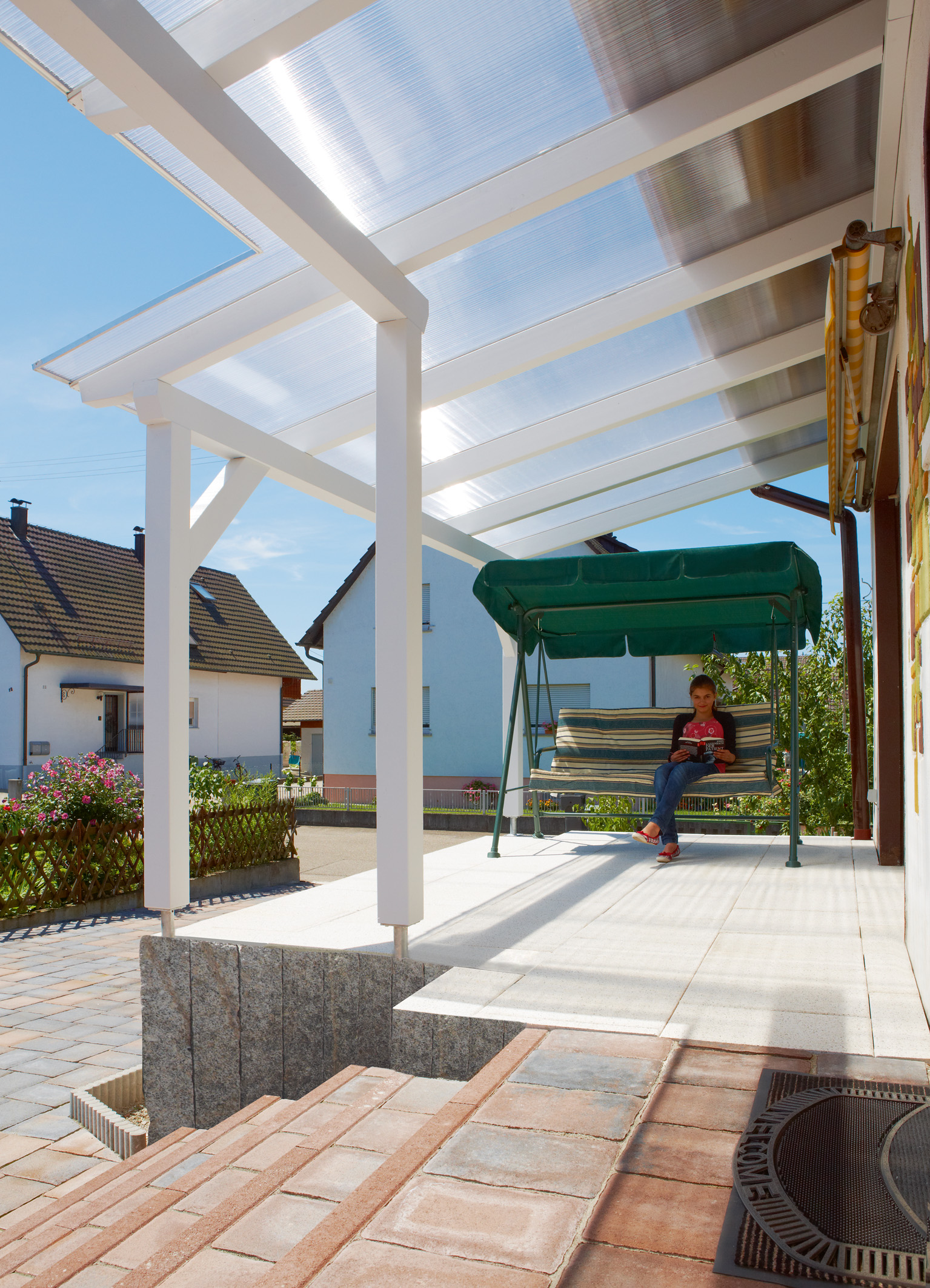

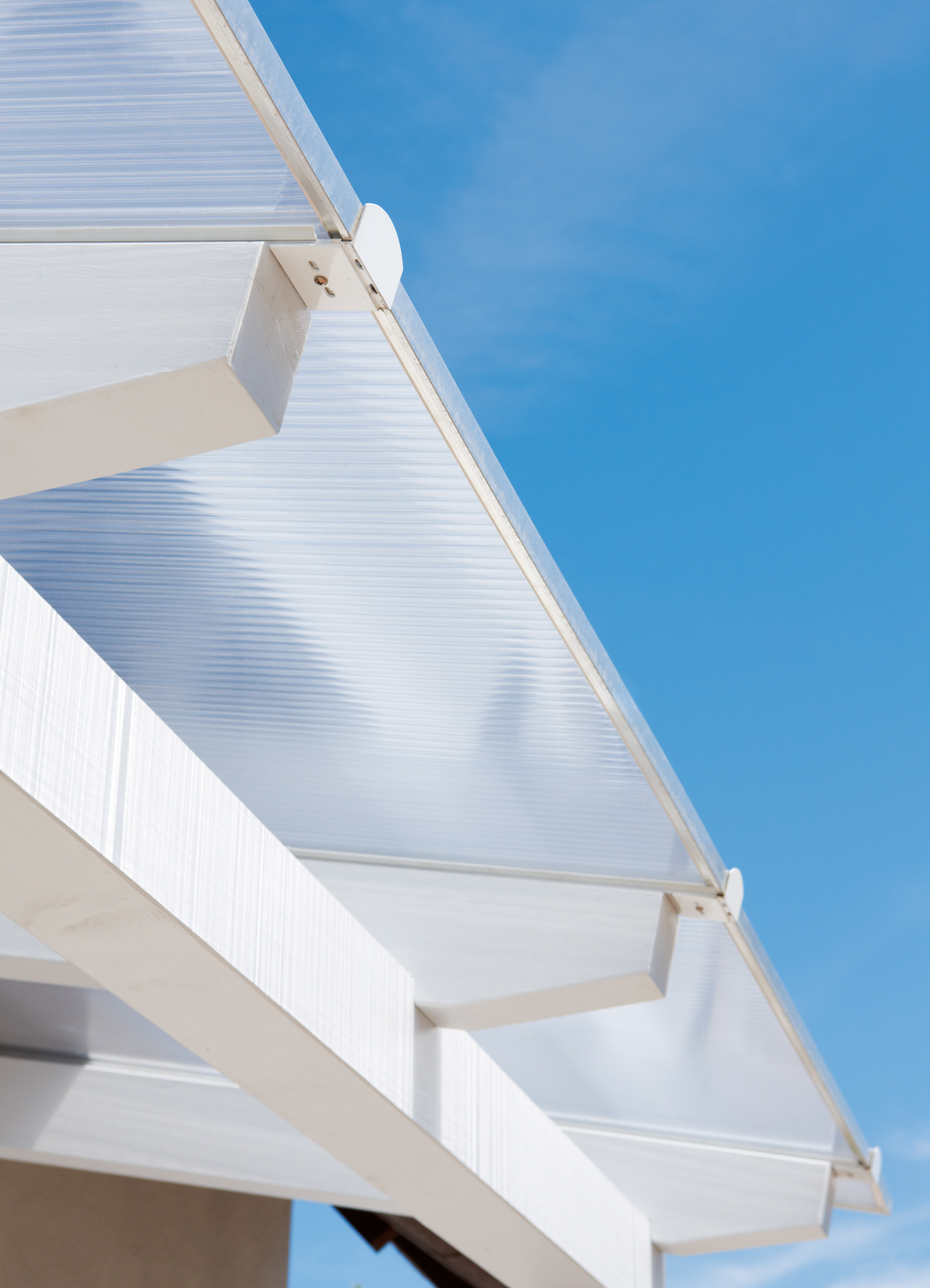

REALIZACJE

AKCESORIA

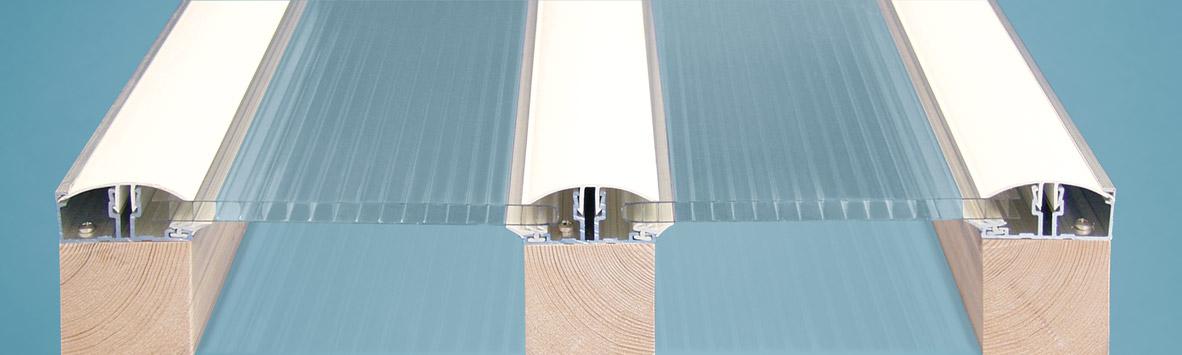

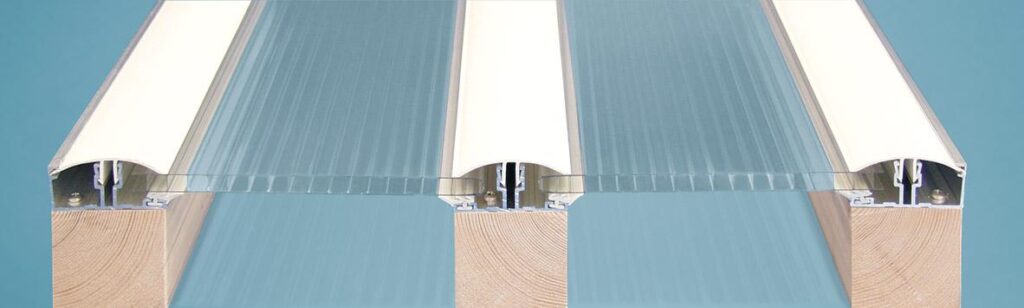

System profili PVC Klemmprofil do płyt o grubości 10 i 16mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil zaciskowy środkowy PVC-H 10/16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

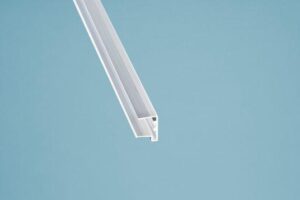

Profil zaciskowy brzegowy PVC-U 10/16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Kątownik PVC 10 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Kątownik PVC 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU-U 2100 10 mm (kapinos)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU-U 2100 16 mm (kapinos)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do drewna 4,5 x 35 mm (do mocowania dolnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do metalu 4,2 x 16 mm (do mocowania dolnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Przyścienny

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Łącznik do profil przyściennych

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Kalenicowy

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma zabezpieczająca 25 mm do płyt 10 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma zabezpieczająca 38 mm do płyt 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma ALU-Band 48mm x 50m

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Specjalny silikon

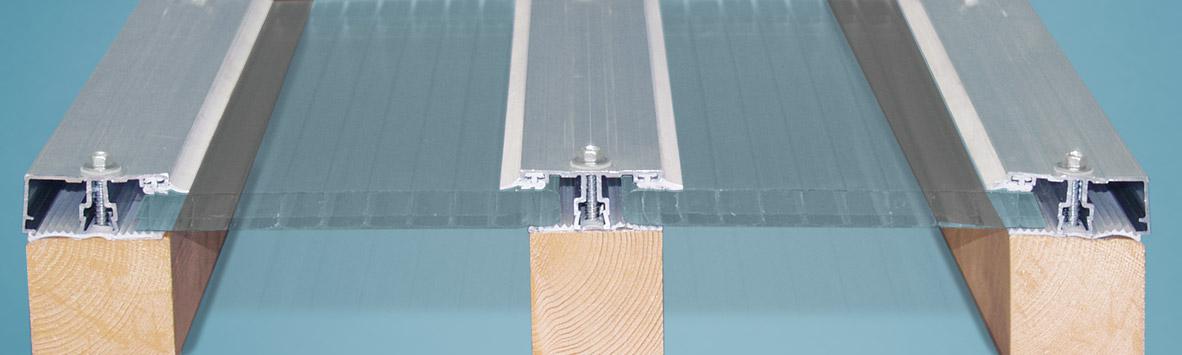

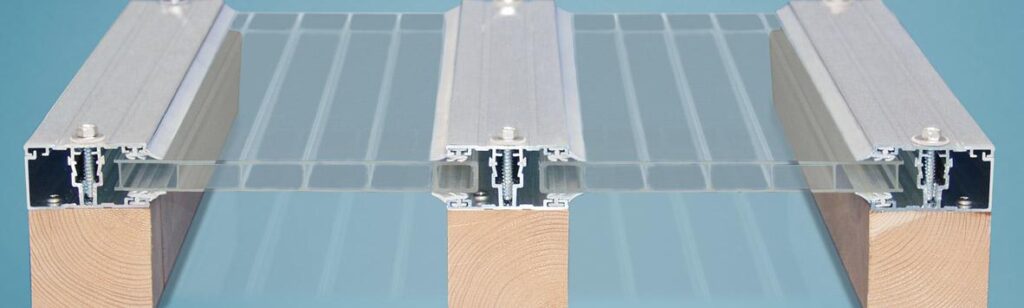

System profili ALU-Schraub do płyt o grubości 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil środkowy ALU-Schraub-System H

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil brzegowy ALU-Schraub-System U

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Kątownik ALU uniwersalny

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU-U 2100 16 mm (kapinos)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do drewna 4,5 x 35 mm (do mocowania dolnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do metalu 4,2 x 16 mm (do mocowania dolnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do metalu 6.3 x 32 mm (do mocowania górnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Pokrywa ozdobna ALU srebrna (mocowanie do górnej części profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Pokrywa ozdobna ALU biała (mocowanie do górnej części profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Przyścienny

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Łącznik do profil przyściennych

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Kalenicowy

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma zabezpieczająca 38 mm do płyt 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma ALU-Band 48mm x 50m

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Specjalny silikon

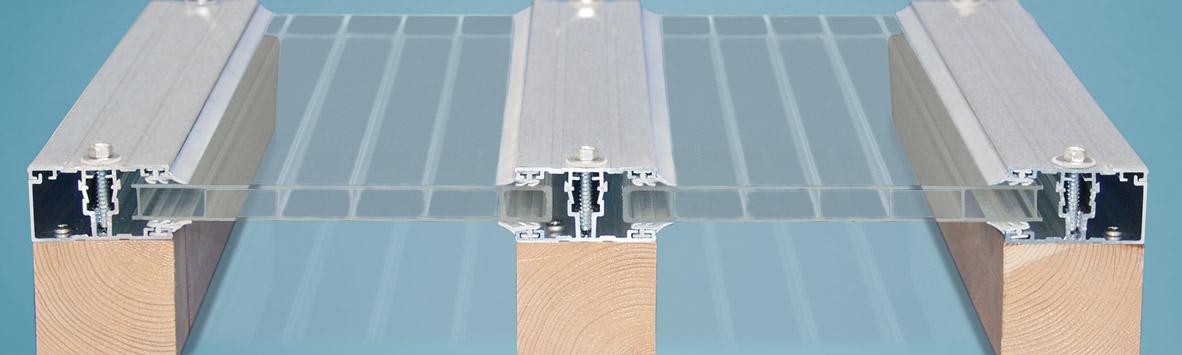

System profili ALU-Deck do płyt o grubości 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil środkowy ALU-Deck-System H

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil brzegowy ALU-Deck-System U

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Kątownik ALU uniwersalny

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU-U 2100 16 mm (kapinos)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do drewna 6,5 x 64 mm (do mocowania górnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Śruby do metalu 6,3 x 50 mm (do mocowania górnego profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Pokrywa ozdobna ALU srebrna (mocowanie do górnej części profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Pokrywa ozdobna ALU biała (mocowanie do górnej części profilu)

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Przyścienny

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Łącznik do profil przyściennych

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil ALU Kalenicowy

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Taśma zabezpieczająca 38 mm do płyt 16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Specjalny silikon

System profili PC do płyt o grubości 4-16 mm

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil środkowy PC-H

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil brzegowy PC-U

Płyty komorowe PC Guttagliss dual - Płyty z poliwęglanu

Profil narożnikowy PC

GWARANCJA

Na płyty komorowe guttagliss dual udzielamy:

  • 10-letniej gwarancji* od daty zakupu na pęknięcia wskutek wpływu czynników atmosferycznych lub gradobicia** oraz
  • 10-letniej gwarancji na nadzwyczajny ubytek przejrzystości (maksymalnie 6%), jak również ponadnormatywne zżółknięcie (maksymalnie 10 jednostek).

Założenia:

  1. Montaż i składowanie wg naszych wskazówek, przy zastosowaniu oryginalnych dodatków guttagliss.
  2. Płyty nie mogą być wystawione na działanie jakichkolwiek środków chemicznych, wpływających na korodowanie.
  3. Ewentualna reklamacja musi zostać nam przekazana łącznie z fakturą, na podstawie której zostały zakupione materiały.

Gwarancja nie rozciąga się ani na koszty montażu ani na inne straty, powstałe na skutek wystąpienia szkód (pęknięcia, stłuczenia).

* – dotyczy płyt o grubości powyżej 6 mm
**- średnica gradu do 20 mm przy prędkości opadu maks. 21m/s
